磁悬浮鼓风机
一、磁悬浮鼓风机简介及特点
1.磁悬浮鼓风机简介
磁悬浮高速离心鼓风机是采用磁悬浮轴承的透平设备的一种。其主要结构是鼓风机叶轮直接安装在点击轴延伸端上,而转子被垂直悬浮于主动式磁性轴承控制器上。不需要增速器及联轴器,实现由高速电机直接驱动,由变频器来调速的单机高速离心鼓风机。该类风机采用一体化设计,其高速电机、变频器、磁性轴承控制系统和配有微处理器控制盘等均采用一体设计和集成。其核心是磁悬浮轴承和永磁电机技术。
2.磁悬浮鼓风机主要技术特点
(1)节能高效:高速永磁电机与高效三元流叶轮直接耦合驱动
比传统罗茨风机节能30%以上;
比多级离心风机节能20%以上;
比单级高速节能10%以上;
(2)噪音低:采用自平衡技术,磁悬浮轴承振动量比传统轴承小一个量级且无摩擦,同时采取主动减振设计,运转稳定,机体振动很小。风机噪音在80dB左右。
(3)智能控制:采用PLC+GPRS/3G/4G,可实时监控风机运行状态,实现风量、风压、转速等的智能调控及手动等模式控制。若出现故障,还可以远程维修、调试。
(4)免维护:一体化设计,撬装结构,安装便捷,一键启停。日常运行,免机械维护,仅须更换过滤器。
二、磁悬浮鼓风机主要生产企业及同类产品对比
1.国外主要制造企业
(1)德国Piller Power Systems GmbH公司:主要生产用于下列领域的风机:通用设备制造、化学工业工业焚烧炉、电站/钢铁工业、排蒸汽压缩机、石化工业、污水处理工业、标准产品系列等。
(2)芬兰艾伯斯集团(简称ABS): ABS集团是全球污水解决方案供应商,能够提供泵、搅拌器、搅拌机、曝气系统、鼓风机、控制和监视系统以及服务等完整的水处理设备的业务组合。ABS 的 HST 高速磁悬浮离心鼓风机是其曝气鼓风机,主要用于污水处理厂和工业低压工艺。性能范围:流量700-10,000m3/h;升压范围:40-125 kPa;
(3)日本川崎:川崎HST高速磁悬浮离心鼓风机由上海清泰公司代理。其高速磁悬浮鼓风机有:2500、6000、9000三个系列;性能范围:流量:800-10600 m3/h;升压范围:40-130 kPa;。
2.国内主要制造企业
广州巴玛环境保护有限公司的合作伙伴亿昇科技有限公司是天津滨海新区引进的高端装备制造企业,注册资本为14285万,公司主要从事新式高速离心式鼓风机的研发、生产和销售。是国内首家从事磁悬浮轴承技术研究和应用的高科技企业,磁悬浮鼓风机产品通过了权威机构检测认定,工信部科技成果鉴定为“国际领先”,入选国家节能目录,获评“能效之星”,拥有全球最大功率最全系列。

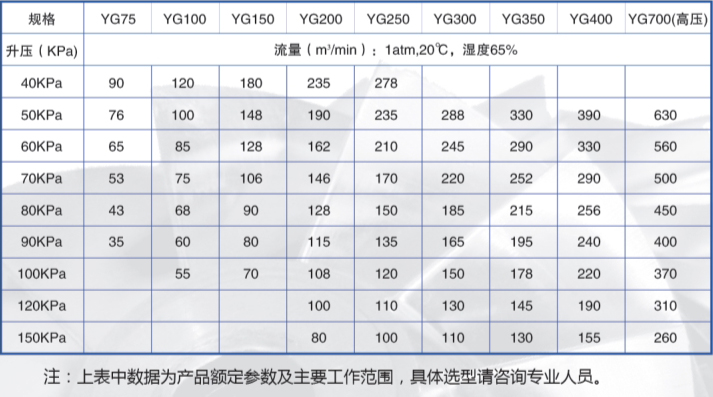

其主要参数见下表
3.相关参数对比
现有的磁悬浮鼓风机入口流量均小于180 m3/min; 主要应用于小城镇污水处理的曝气鼓风机。实际上,当前市场上主流的曝气鼓风机有:罗茨鼓风机、低速多级离心鼓风机、单级高速离心鼓风机、空气悬浮离心鼓风机、磁悬浮离心鼓风机五大类,市场竞争激烈。

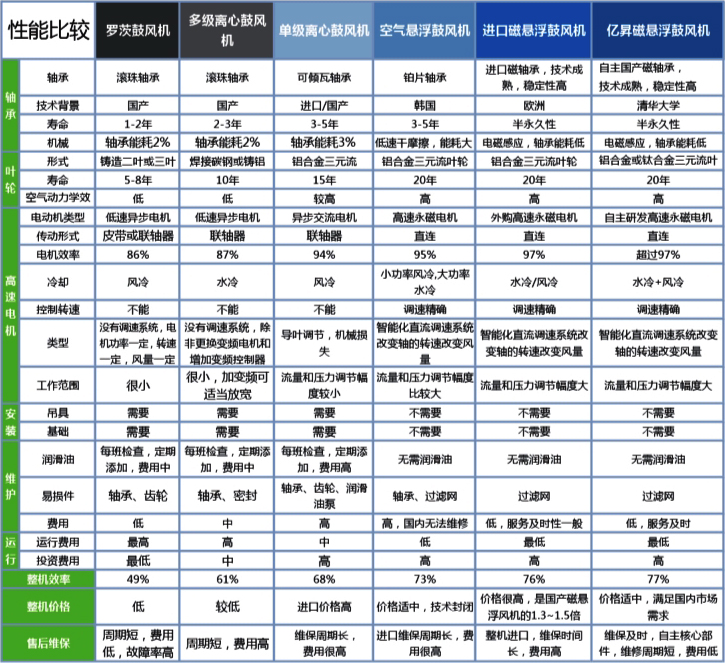

以下对各类曝气鼓风机的主要项目进行比较:
三、磁悬浮轴承透平应用的现状
1.电磁悬浮轴承产生的背景
随着现代工业的发展,对旋转机械提出了各种越来越苛刻的性能要求。特别在能源化工机械中,要求转子的旋转速度和精度越来越高、转子和定子之间的间隙越小越好以追求更高的运行效率。而对另一些工作在极端高温或低温环境下的军工、航空航天 领域的旋转机械来说,除了要求能够承受严酷的环境考验之外,对于支承的可控性、安全及可靠性的考虑往往是第一位的。能够同时满足上述要求,可投入实际工程应用的支承技术根据当前研究首推主动磁悬浮轴承。
曝气鼓风机是污水厂活性污泥工艺的重要设备,也是主要耗能设备。选用高能效的磁悬浮离心鼓风机,对污水处理厂降低能耗起着重要作用。而磁悬浮鼓风机是一种融入磁悬浮轴承技术和高速电机技术的新型鼓风机,比传统罗茨风机节能30%以上,具有节能环保、结构简单、高效智能一体化、操作维护简便等显著优点,充分体现了磁悬浮离心鼓风机智能高效的优势,为其推广和应用铺平了道路。
